Accueil - 5ème - 4ème - 3ème - Le testeur de continuité

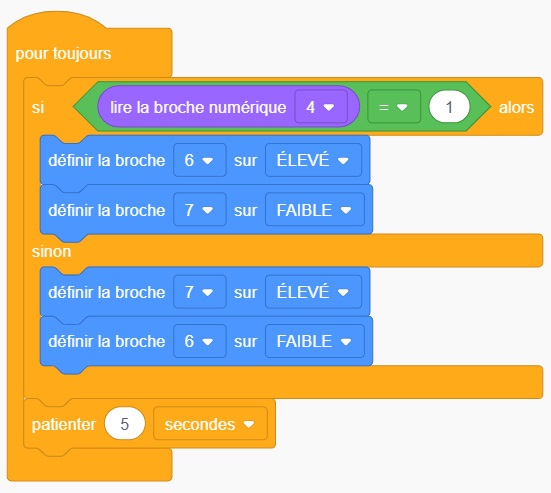

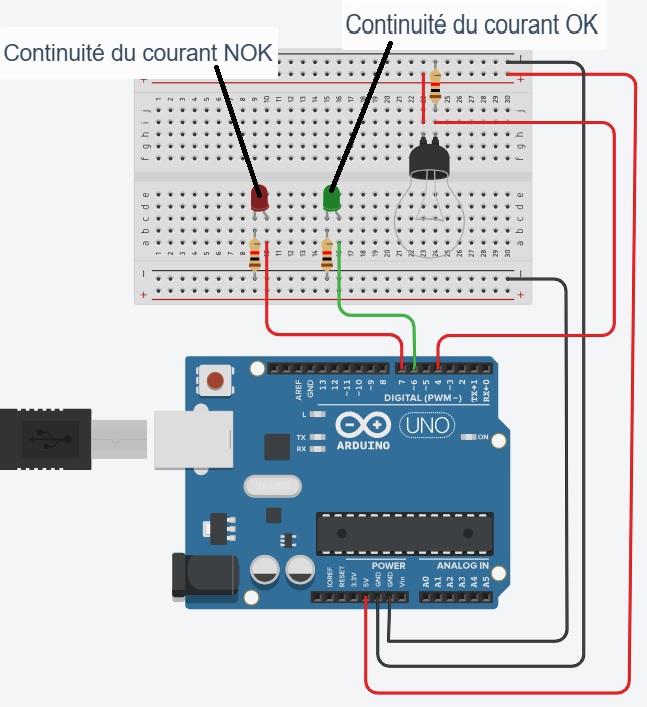

Réalisez le montage et le code à partir de Tinkercad









Montre le réslulat à votre professeur !

Réalisez le montage du circuit et téléverser le code dans la carte (voir le tutoriel ci-dessous)

Montre le réslulat à votre professeur !





Tutoriel de téléversement Arduino : Connection de la carte Arduino et téléversement d'un programme Tinkercade depuis le navigateur :



a - Rechercher le programme Mlink sur l'ordinateur et lancer son exécution

b - Choisir l'option mBlock-based editor ->






c - Quand Mblock apparaît dans le navigateur Chrome ,
ajouter la carte Arduino Uno comme matériel (1) ->

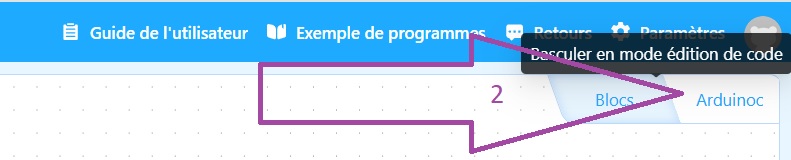

Puis basculez en mode code Arduino (2) ->



d - Copier le programme visible sur Tinkercad dans l'éditeur de code Mblock :

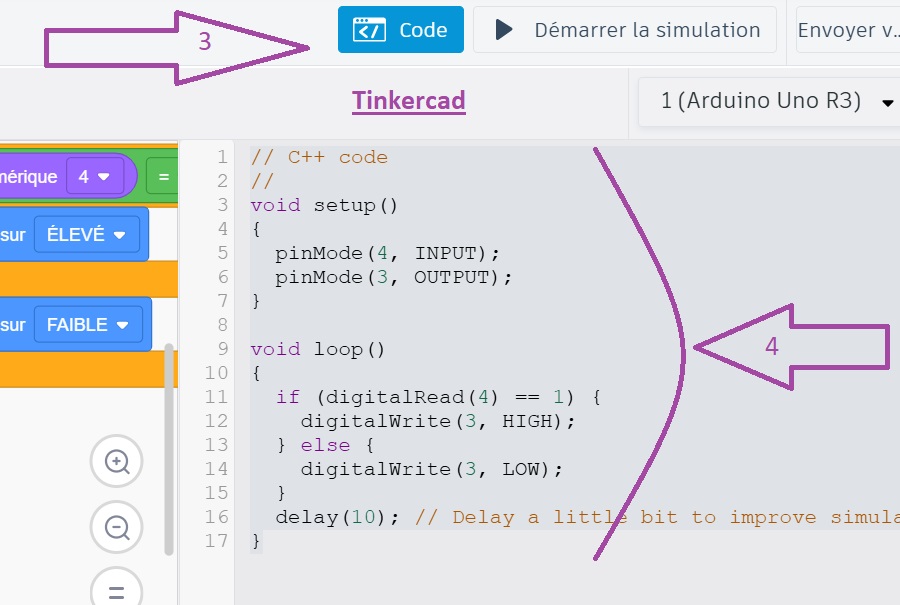

Pour visualiser le code à copier sur Tinkercad cliquez sur code (3) puis Mode d'édition Blocs + Texte.

Puis sélectionnez le code (4) afin de le copier.

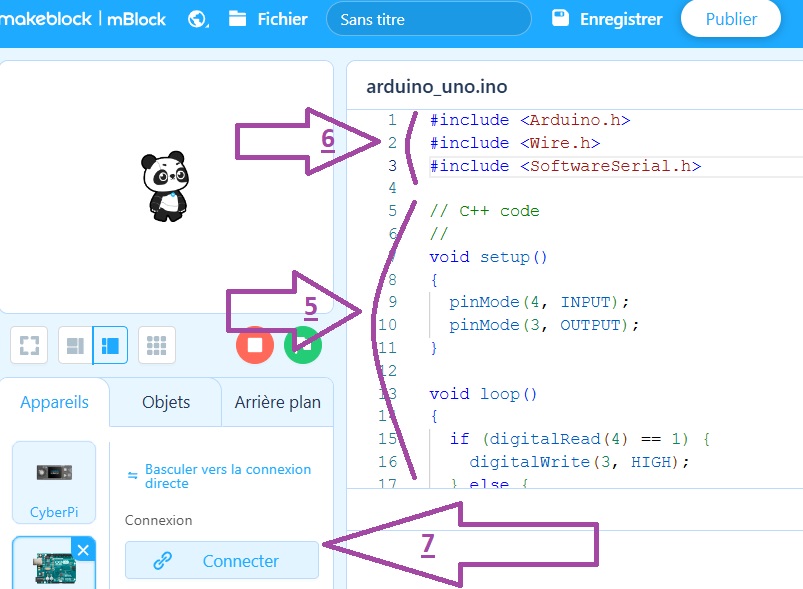

e - Dans Mblock, Recopier le programme de Tinkercad dans l'éditeur de code Mblock (5) avec les lignes de codes suivantes ajoutées au début (6)

Lignes de code à ajouter en entête de code :

#include <Arduino.h>
#include <Wire.h>
#include <SoftwareSerial.h>

OU
Récupérez le code directement dans le fichier .

f - Branchez votre carte Arduino à un port USB de l'ordinateur et cliquez sur connectez (7)

Téléversez votre programme dans la carte Arduino puis testez là !

Attention, il faut être en mode téléverser par  en mode direct.
