Fonctionnement de la carte Arduino

Cours de technologie Collège - Fonctionnement de la carte

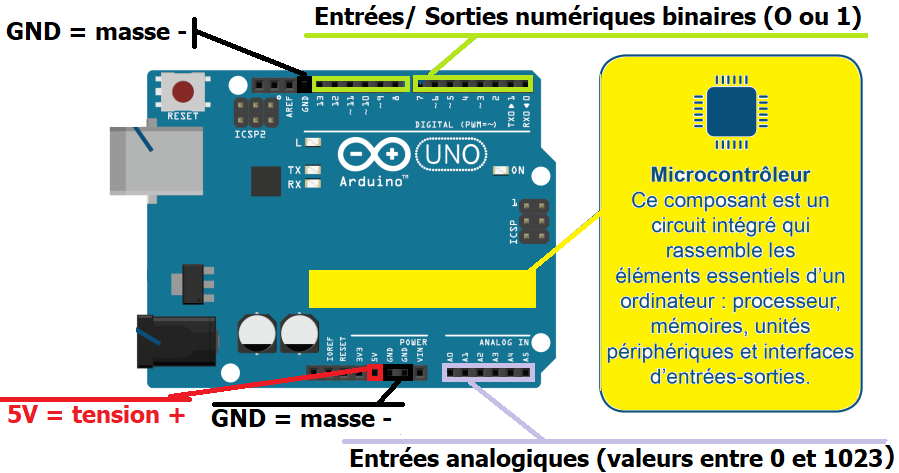

Présentation de la carte Arduino

Et de la platine d'essai

Comment sont reliés les connecteurs de la platine d’essais ?

Connection de la carte Arduino et téléversement d'un programme Tinkercade depuis le navigateur :

a - Rechercher le programme Mlink sur l'ordinateur et lancer son exécution
b - Choisir l'option mBlock-based editor ->

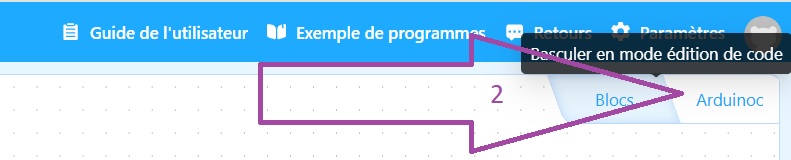

c - Quand Mblock apparaît dans le navigateur Chrome , ajouter la carte Arduino Uno comme matériel (1) -> Puis basculez en mode code Arduino (2) ->

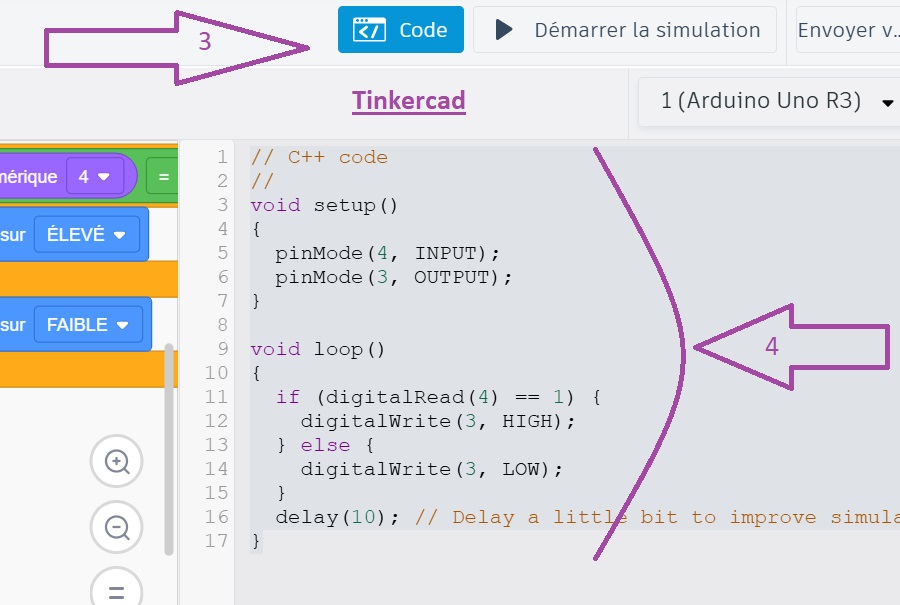

d - Copier le programme visible sur Tinkercad dans l'éditeur de code Mblock : Pour visualiser le code à copier sur Tinkercad cliquez sur code (3) puis Mode d'édition Blocs + Texte. Puis sélectionnez le code (4) afin de le copier.

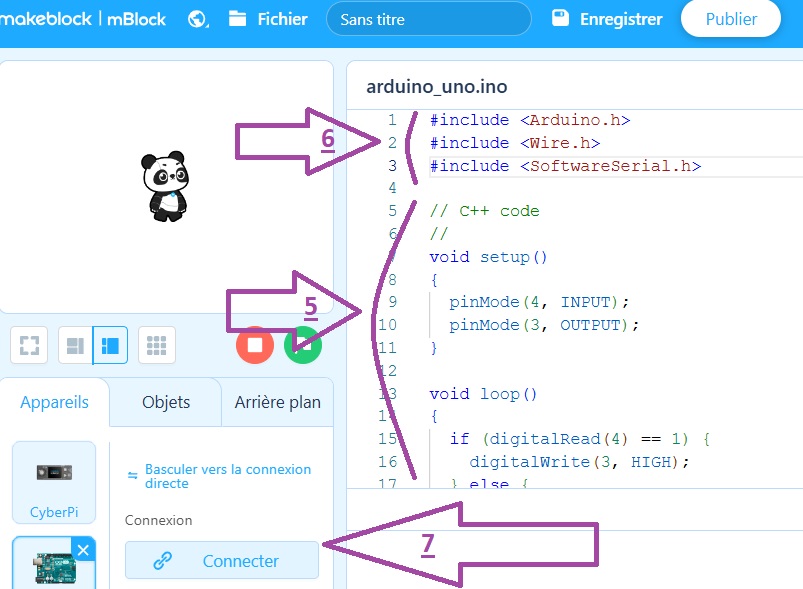

e - Dans Mblock, Recopier le programme de Tinkercad dans l'éditeur de code Mblock (5) avec les lignes de codes suivantes ajoutées au début (6) Lignes de code à ajouter en entête de code : #include <Arduino.h> #include <Wire.h> #include <SoftwareSerial.h> f - Branchez votre carte Arduino à un port USB de l'ordinateur et cliquez sur connectez (7) Téléversez votre programme dans la carte Arduino puis testez là ! Attention, il faut être en mode téléverser par en mode direct.
