Problèmatique à découvrir à partir de ce document :





Introduction à Tinkercad circuit :


Visionner cette video


Vidéos explicatives : Pensez à mettre les sous-titres



Première utilisation :

1 - Cliquer sur le lien ci-dessous
TINKERCAD CLASSE
2 - introduiser le code classe fourni par le professeur.

3 -  Entrer votre Pseudo




Une fois connecté, cliquer sur  ressources  puis  Centre d'informations

Puis, commencer à compléter les 4 circuits dans la section "Apprendre à utiliser les circuits"




  Après cet entraînement, commencez à compléter les circuits ci-dessous.

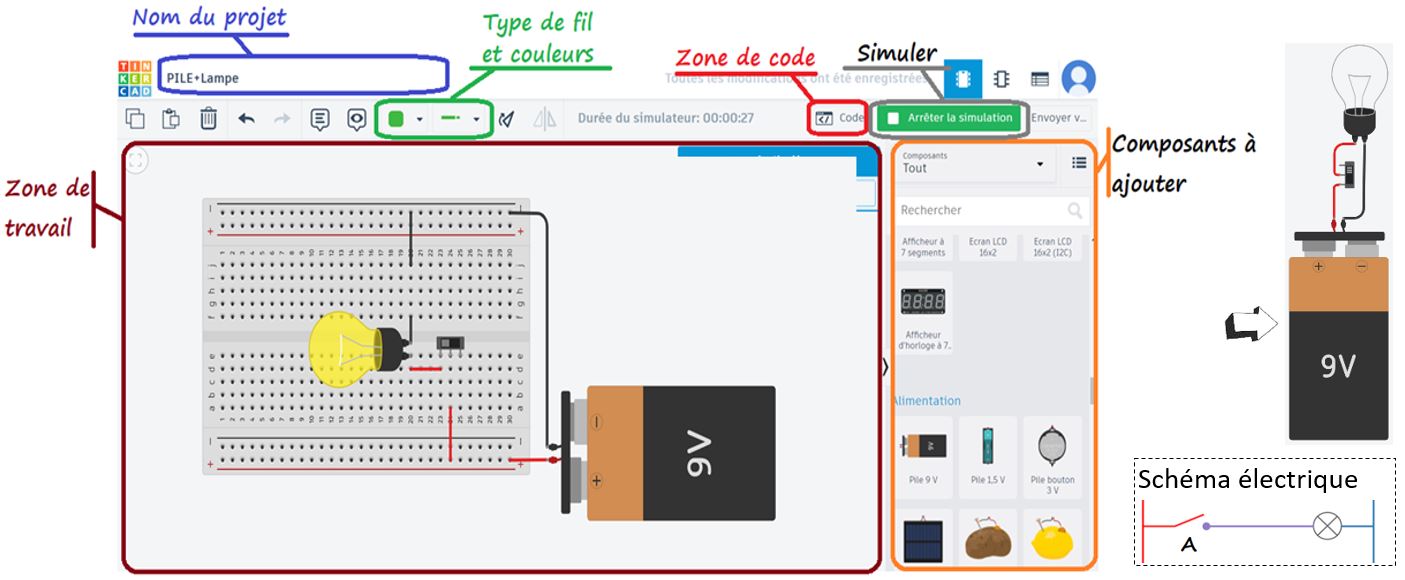

MONTAGE 1
: CIRCUIT DE BASE LAMPE + BP + PILE

Objectif : Permettre d'allumer et étendre une ampoule avec un interrupteur.

Indication : Créer un nouveau Circuit et le nommer PILE + LAMPE en suivant le chemin dans TinkerCad :

Puis réaliser le circuit suivant :



Puis démarrer la simulation et tester son fonctionnement :




Présenter votre travail au professeur !





Présentation de la carte ARDUINO




Arduino
, c’est plusieurs choses: une carte programmable, un logiciel pour programmer la carte et plus encore : Présentation



Pour vous connecter de nouveau à Tinkercad :
1 - Cliquer sur le lien ci-dessous TINKERCAD CLASSE 2 - introduiser le code classe fourni par le professeur.

3 -  Entrer votre Pseudo

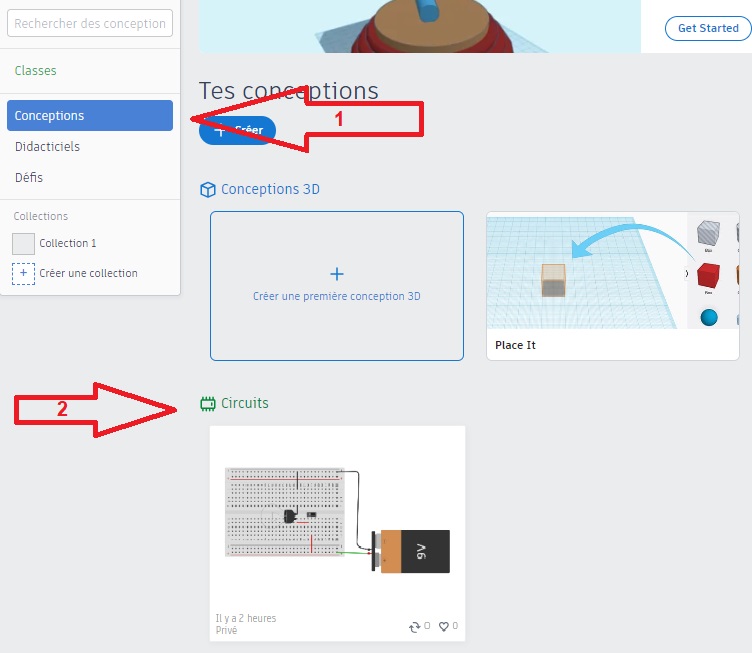

Puis choisir dans le menu gauche "Conception" et voir ses circuits sauvegardé dans "Circuits" :





MONTAGE 2 : BP et LED

Objectif : Utiliser un bouton poussoir pour contrôler des LED en utilisant pour la première fois la carte ARDUINO

Indication : Créer un nouveau Circuit et le nommer BP et LED en suivant le chemin dans TinkerCad :

Puis réaliser le circuit suivant :

Objectifs :
Au départ la LED clignote 3 fois

Puis si le BP est appuyé la LED s’allume sinon elle s’éteint
Attention sur le schéma le BP est connecté sur l'entrée 8

Puis démarrer la simulation et tester son fonctionnement :

     Présenter votre travail au professeur !

On notera également comment sont reliés les connecteurs de la platine d’essais

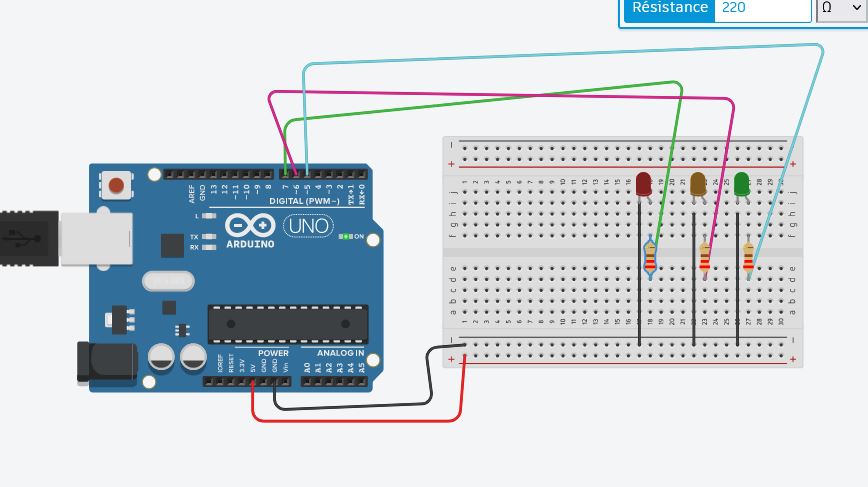

MONTAGE 3
: BP et 3 LED

Objectif :
Compléter le montage précédent que vous complétez avec 2 LED.
Indication : A partir du montage précédent, utiliser les outils Copier/Coller  pour réaliser le circuit suivant :


Objectifs :
Au départ les LED clignotent 3 fois


Séquence à répéter :
La LED rouge s’allume 1 secondes les autres sont éteintes


La LED orange s’allume 500ms les autres sont éteintes


La LED rouge s’allume 1 secondes les autres sont éteintes

Puis démarrer la simulation et tester son fonctionnement :

     Présenter votre travail au professeur !
